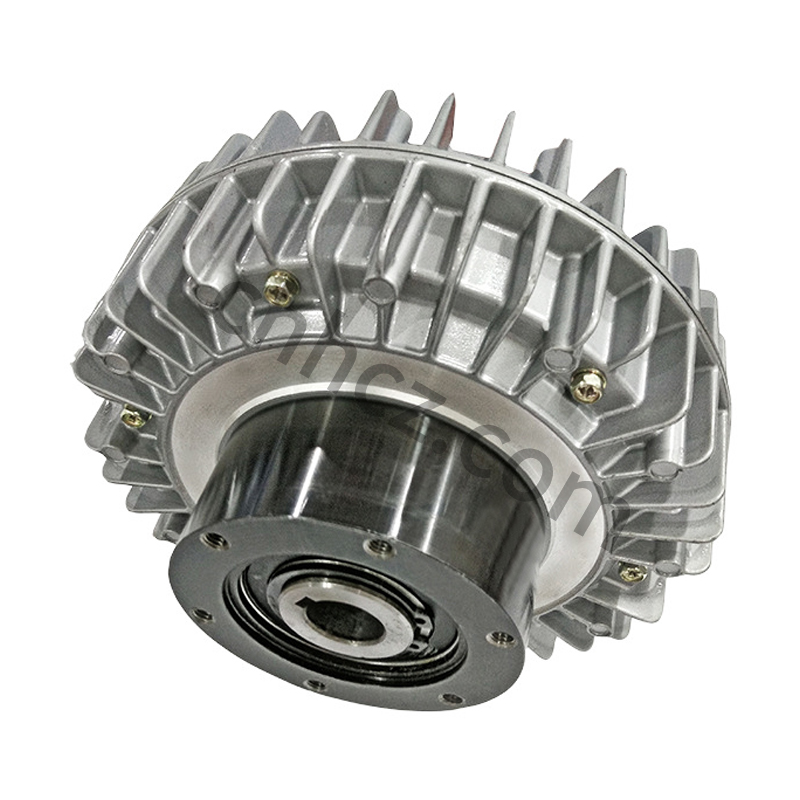

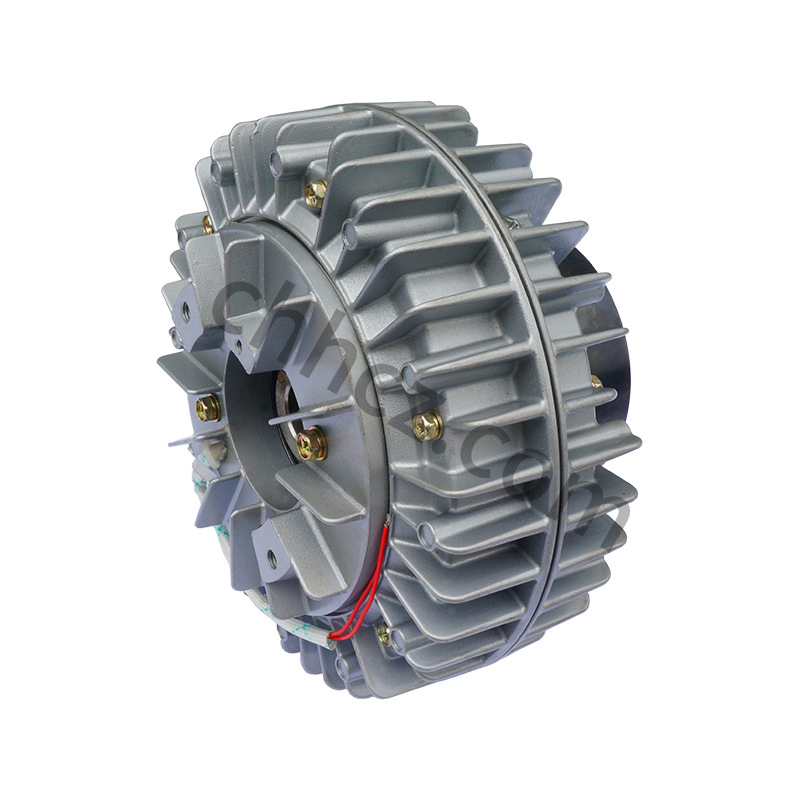

磁粉离合器使用外周旋转,提高了其散热性能。常与张力控制器一起使用于收卷的张力控制使用。
外壳旋转型磁粉离合器安装注意事项:
1.为了避免散热片(定子)的制动不至于对离合器内部的轴承造成额外的载荷,请设置保持架(用户准备)侧孔及间隙,并且不要在轴向紧固。
2.必须使用弹性联轴节连接输入侧和轴,且此时各轴的同心度、直角度必须控制在所用弹性联轴节的允许范围内。此外,用螺栓固定插入磁粉离合器中的轴端时,为了避免磁粉离合器内部的轴承受到异常载荷,请在弹性联轴器上预留一定的轴向间隙。
3.由于外周旋转,所以务必使用通风良好的金属网等覆盖整个设备。
规定 型号 | ZA | ZA | ZA | ZA | ZA | ZA | |
额定转矩 N.m | 6 | 12 | 25 | 50 | 100 | 200 | |
滑差功率 W | 95 | 140 | 220 | 330 | 480 | 750 | |
最大电流 A | 0.7 | 0..9 | 1.1 | 1.4 | 2.0 | 2.5 | |
最高转速 rpm | 1500 | A 1500 | 1500 | 1500 | 1000 | 1000 | |
外 | D | 130 | 160 | 180 | 220 | 275 | 335 |
L | 86 | 103 | 119 | 141 | 166 | 198 | |
轴 | |||||||
d (h7) | 15 | 18 | 20 | 30 | 35 | 45 | |
b (p8) | 4 | 6 | 6 | 8 | 10 | 14 | |
L1 | 1 | 2 | 2 | 3 | 4 | 3 | |
L2 | 20 | 25 | 31 | 35 | 40 | 45 | |
法 | L3 | 21 | 32 | 36 | 47 | 49 | 59 |
n -d1 深度 | M6X12 | M6X12 | M6X12 | M8X15 | M10X20 | M10X20 | |
D1 (g7) | 70 | 80 | 90 | 110 | 125 | 155 | |
D2 | 60 | 68 | 80 | 95 | 110 | 136 | |
定 | D3 | 60 | 68 | 80 | 95 | 110 | 125 |
D4 | 82 | 96 | 114 | 140 | 176 | 218 | |
L4 | 7 | 13 | 17 | 20 | 17 | 21 | |
d2x | M4X8 | M6X11 | M6X12 | M8X12 | M10X18 | M10X18 | |
