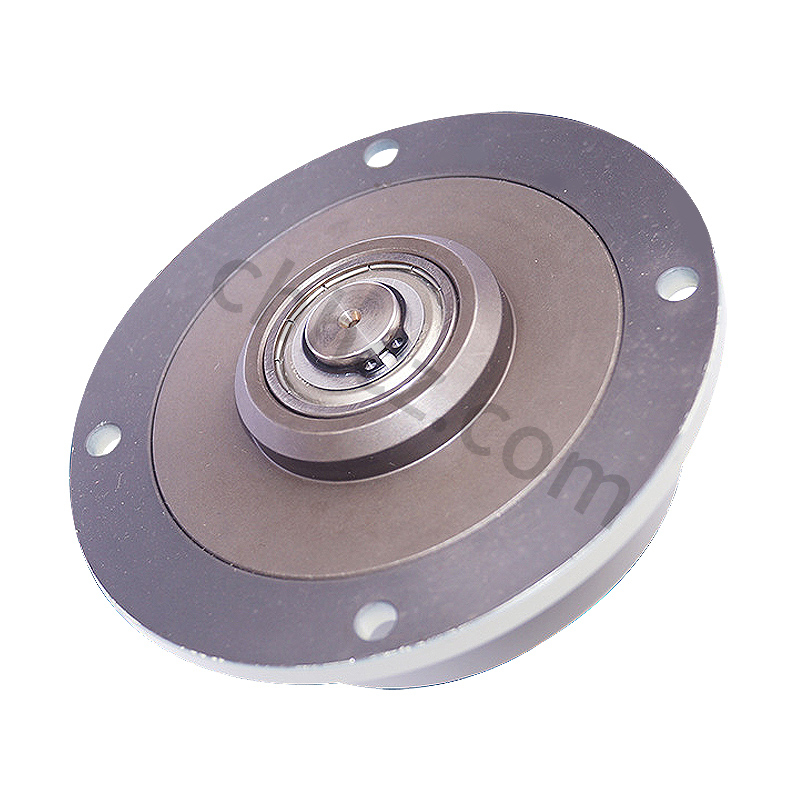

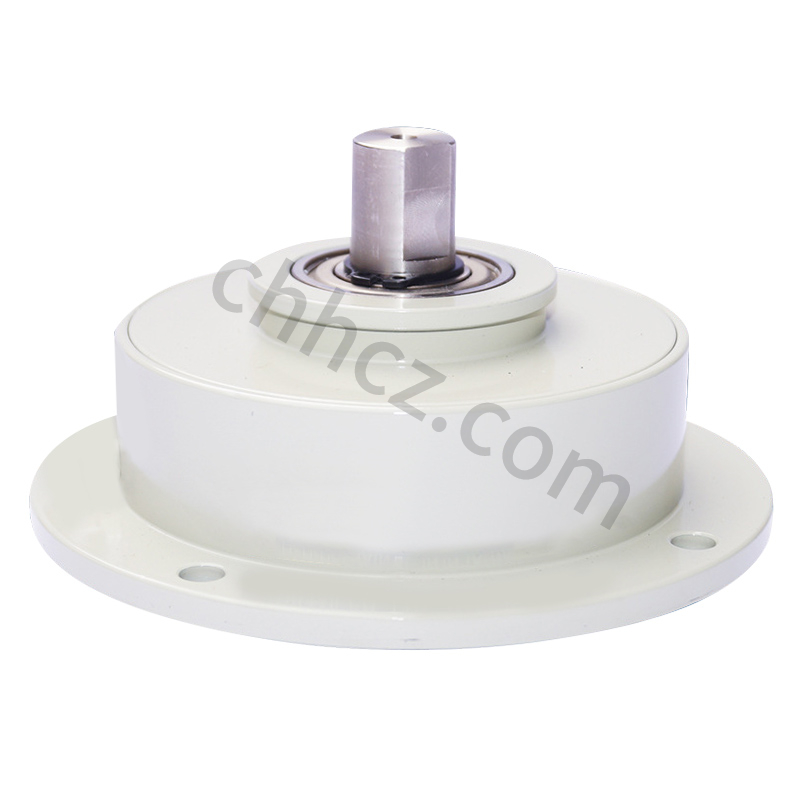

微型磁粉制动器也叫小型磁粉制动器(磁粉刹车器),使用DC24V电压,它激磁电流虽小,但却可以输出较大扭矩,从而可以和张力控制器很方便地组成张力控制系统。
我司生产的ZKG型微型磁粉制动器型号有:0.5N.m、1N.m、2N.m、5N.m,也是国际标准规格。最高转速为1800r/min,自然冷却。设计小巧的微型磁粉制动器,降低了旋转部的惯性力矩。
型号 |
|
|
|
| |
额定转矩 N.m | 0.5 | 1 | 2 | 5 | |
滑差功率 W | 18 | 10 | 30 | 40 | |
最大电流 A | 0.35 | 0.47 | 0.55 | 0.8 | |
最高转速 rpm | 1800 | 1800 | 1800 | 1800 | |
外 | D | 70 | 76 | 90 | 108 |
D1 | 51 | 56 | 70 | 82 | |
L | 49 | 50 | 60 | 66 | |
轴 | d (h7) | 5 | 7 | 9 | 15 |
T | 4.5 | 6.5 | 8.5 | 14 | |
L1 | 9 | 10 | 13 | 16 | |
L2 | 10.5 | 12 | 15 | 18 | |
L3 | 11 | 13 | 16 | 19 | |
止 | L4 | 3 | 4 | 5 | 8 |
L5 | 4 | 4 | 4 | 5 | |
D2(g7) | 24 | 30 | 40 | 44 | |
D3 | 60 | 66 | 80 | 95 | |
d1 | 4.5 | 4.5 | 4.5 | 6 |
注:ZKG型微型磁粉制动器冷却方式为自然冷却
