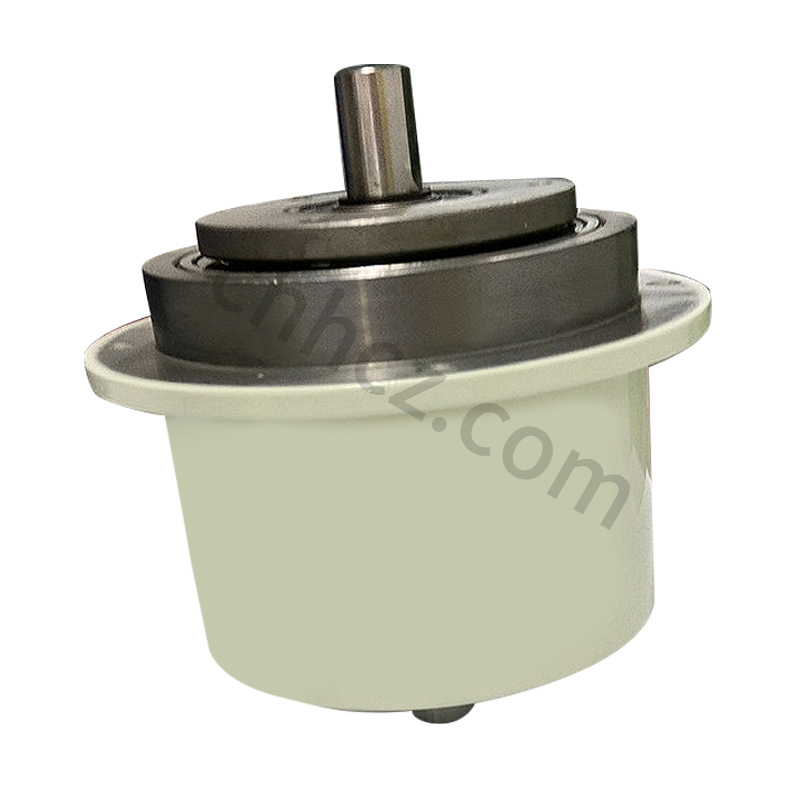

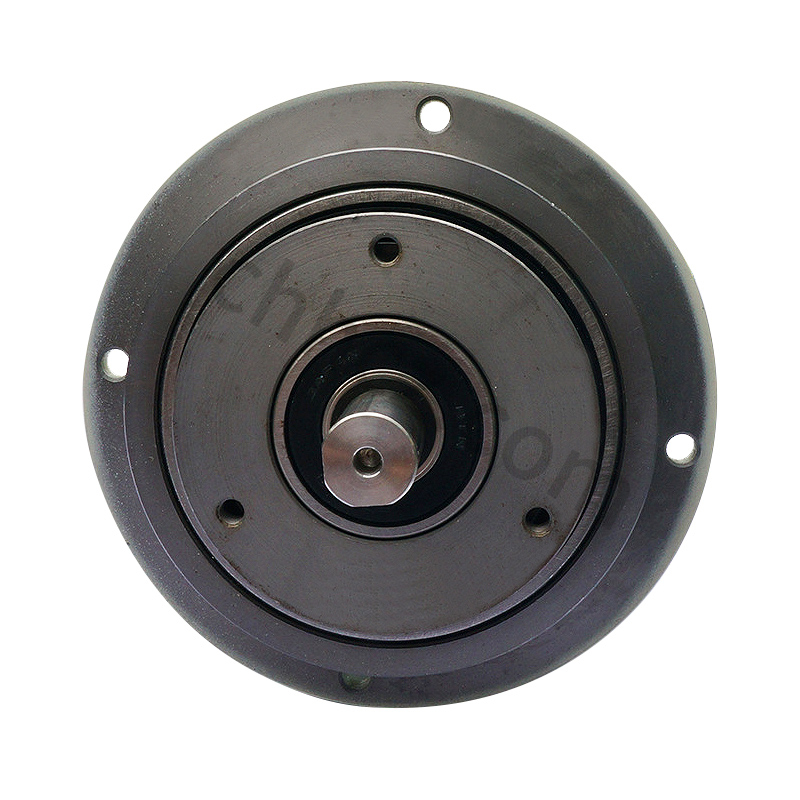

微型磁粉离合器俗称小型磁粉离合器,形状小巧,使用DC24V的直流电压,冷却方式为自然冷却。其转速在1800r/min,在运转过程中表面温度不可以超过90℃。
微型磁粉离合器具有可以轻松进行大范围控制、连续滑动、扭力稳定、运转安静、散热性好、使用寿命长等优点。微型磁粉离合器的激磁电流最小,但却可以输出较大转矩,从而可以很方便地组成自动控制系统。在安装过程中,固定在安装板上,然后采用弹性联轴器,在输入端装置一个同步滑轮固定于安装板上,并将其控制在允许轴荷载的范围内。
我司生产自然冷却、微型磁粉离合器型号有0.5N.m、1N.m、2N.m、5N.m、10N.m。单位也可以使用KG(1KG约等于10N.m)
外形尺寸图
规格、外形尺寸(mm)
规定 型号 | ZKG 0.5AN | ZKG 1AN | ZKG 2AN | ZKG 5AN | ZKG 10AN | |
额定转矩 N.m | 0.5 | 1 | 2 | 5 | 10 | |
滑差功率 W | 10 | 11 | 13 | 19 | 24 | |
最大电流 A | 0.35 | 0.47 | 0.55 | 0.8 | 1.0 | |
最高转速 rpm | 1500 | 1500 | 1500 | 1500 | 1500 | |
外 形 尺 寸 | D | 70 | 76 | 85 | 100 | 128 |
D1 | 50 | 56 | 65 | 80 | 98 | |
L | 77 | 83 | 95 | 111 | 113 | |
轴 联 接 尺 寸 | d (h7) | 5 | 7 | 9 | 12 | 15 |
T | 4.5 | 6.5 | 8.5 | 11.5 | — | |
b (p7) | — | — | — | — | 5 | |
L1 | 9 | 10 | 13 | 16 | 20 | |
L2 | 10.5 | 12 | 15 | 18 | 24 | |
L3 | 11 | 13 | 16 | 19 | 26 | |
法 兰 盘 联 接 尺 寸 | L4 | 5.5 | 5.5 | 6.6 | 6 | 7 |
D2 | 30 | 34 | 40 | 50 | 70 | |
D3 (g7) | 40 | 42 | 48 | 60 | 80 | |
n -d1 | 3-M4 | 3-M4 | 3-M4 | 3-M4 | 4-M4 | |
定 子 固 定 尺 寸 | D3 (h7) | 48 | 54 | 63 | 78 | 98 |
D5 | 60 | 66 | 75 | 90 | 114 | |
L5 | 8.5 | 8.5 | 9.5 | 12 | 15 | |
L6 | 4 | 4 | 4 | 4 | 5 | |
d2 | 4.5 | 4.5 | 4.5 | 4.5 | 6.5 |
